數字式電流電壓頻率組合表
當前位置：
產品名稱：DP-96X96-3 數字電流電壓頻率組合表
產品類別 數字電流電壓頻率組合表 > DP-XX-3產品型號 DP-96X96-3 三相電流電壓頻率組合表
擴展功能：RS485通訊Modbus-RTU協議、開關量輸入、開關量輸出、模擬量輸出
技術參數
測量精度：電壓0.5級、電流0.5級、頻率±0.02Hz。
輸入信號：
額定電壓: AC 57.7V、AC 100V、AC 220V、AC 380V；
額定電流: AC 5A、AC 1A；
電流過載: 1.2倍(持續),10倍/5秒；
電壓過載: 1.2倍(持續),2倍/1秒；
內阻:電流＜200mΩ,電壓≥1kΩ/V(不包含mA和mV輸入)；
頻率：45-65Hz。
輔助電源： AC/DC 48-240V、AC/DC 80-265V、AC 380V、AC 220V、AC 110V、AC 60V。
顯示方式：
高亮度LED顯示；
顯示滿度量程1-9999任意無級設定；
顯示超過滿度量程的1.4倍時,顯示“HHHH”。
擴展功能：
通訊功能：1路RS485通訊，Modbus-RTU協議,
波特率分別是1200、2400、4800、9600、19200、24000、38400bps可設置；
開關量輸入：支持4路干結點輸入；
開關量輸出：支持4路電位輸出（5V），2路報警繼電器輸出（觸點:AC250V/5A,DC30V/5A)；
模擬量輸出：支持1路模擬變送量輸出4-20mA或0-5V。
工作環境：
工作溫度:-10℃~+55℃
存儲溫度:-25℃~+70℃
相對濕度:≤93%，無腐蝕性氣體場所
安全性能：
絕緣電阻：＞100MΩ
交流耐壓：＞AC 2000V
電磁兼容：
靜電放電: 4級
浪涌沖擊: 4級
射頻電磁場: 3級
電快速瞬變脈沖群: 3級
測量精度：電壓0.5級、電流0.5級、頻率±0.02Hz。
輸入信號：
額定電壓: AC 57.7V、AC 100V、AC 220V、AC 380V；
額定電流: AC 5A、AC 1A；
電流過載: 1.2倍(持續),10倍/5秒；
電壓過載: 1.2倍(持續),2倍/1秒；
內阻:電流＜200mΩ,電壓≥1kΩ/V(不包含mA和mV輸入)；
頻率：45-65Hz。
輔助電源： AC/DC 48-240V、AC/DC 80-265V、AC 380V、AC 220V、AC 110V、AC 60V。
顯示方式：
高亮度LED顯示；
顯示滿度量程1-9999任意無級設定；
顯示超過滿度量程的1.4倍時,顯示“HHHH”。
擴展功能：
通訊功能：1路RS485通訊，Modbus-RTU協議,
波特率分別是1200、2400、4800、9600、19200、24000、38400bps可設置；
開關量輸入：支持4路干結點輸入；
開關量輸出：支持4路電位輸出（5V），2路報警繼電器輸出（觸點:AC250V/5A,DC30V/5A)；
模擬量輸出：支持1路模擬變送量輸出4-20mA或0-5V。
工作環境：
工作溫度:-10℃~+55℃
存儲溫度:-25℃~+70℃
相對濕度:≤93%，無腐蝕性氣體場所
安全性能：
絕緣電阻：＞100MΩ
交流耐壓：＞AC 2000V
電磁兼容：
靜電放電: 4級
浪涌沖擊: 4級
射頻電磁場: 3級
電快速瞬變脈沖群: 3級

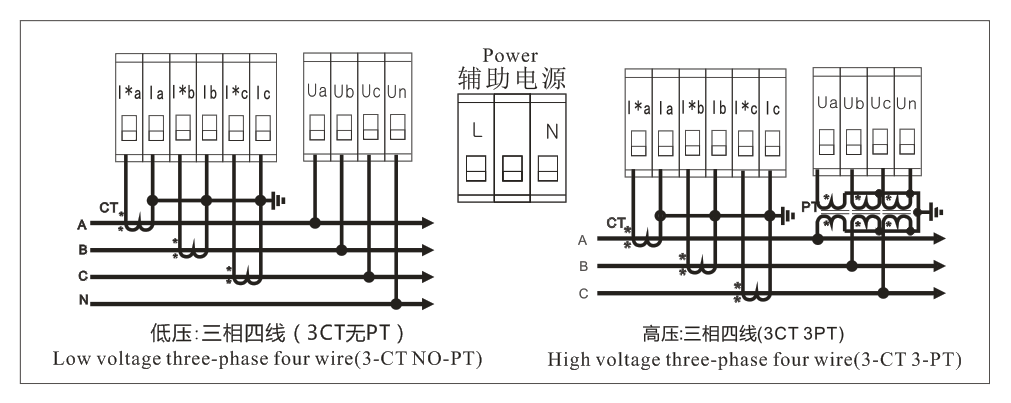

信號接線圖：
